Прямоугольники и квадраты


Среди методов класса Graphics есть несколько, предназначенных для рисования прямоугольников. Первый из них, с именем drawRect, позволяет нарисовать прямоугольник, заданный координатами своего левого верхнего угла, шириной и высотой:

public void drawRect(int x, int y, int width, int height);

Параметры x и y задают, соответственно, координаты верхнего левого угла, а параметры width и height - высоту и ширину прямоугольника (рис. 2).

Рис. 2. Рисование прямоугольника

В отличие от метода drawRect, рисующего только прямоугольную рамку, метод fillRect рисует заполненный прямоугольник. Для рисования и заполнения прямоугольника используется цвет, выбранный в контекст отображения (рис. 3).

Рис. 3. Рисование заполненного прямоугольника

Прототип метода fillRect приведен ниже:

public abstract void fillRect(int x, int y, int width, int height);

Метод drawRoundRect позволяет нарисовать прямоугольник с закругленными углами:

public abstract void drawRoundRect(int x, int y, int width, int height, int arcWidth, int arcHeight);

Параметры x и y определяют координаты верхнего левого угла прямоугольника, параметры width и height задают, соответственно его ширину и высоту.

Размеры эллипса, образующего закругления по углам, вы можете задать с помощью параметров arcWidth и arcHeight. Первый из них задает ширину эллипса, а второй - высоту (рис. 4).

Рис. 4. Рисование прямоугольника с закругленными углами

Метод fillRoundRect позволяет нарисовать заполненный прямоугольник с закругленными углами (рис. 5).

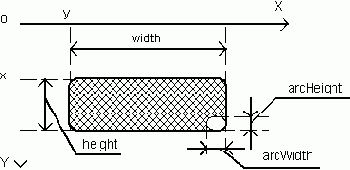

Рис. 5. Рисование заполненного прямоугольника с закругленными углами

Назначение параметров этого метода аналогично назначению параметров только что рассмотренного метода drawRoundRect:

public abstract void fillRoundRect(int x, int y, int width, int height, int arcWidth, int arcHeight);

Метод fill3Drect предназначен для рисования выступающего или западающего прямоугольника:

public void fill3DRect(int x, int y, int width, int height, boolean raised);

Если значение параметра raised равно true, рисуется выступающий прямоугольник, если false - западающий. Назначение остальных параметров аналогично назначению параметров метода drawRect.
